PENGUJIAN PANEL KOLEKTOR
Monday 28 August 2017

TUJUAN PENGUJIAN

  • Untuk membandingkan unjuk kerja dan efisiensi masing - masing panel kolektor.
  • Untuk mengetahui perbedaan temperatur tertinggi yang dicapai oleh masing - masing kolektor.
  • Untuk mengetahui panas (BTU) yang dihasilkan oleh masing - masing panel kolektor.

METODA PENGUJIAN

  • pengukuran dilakukan dengan waktu bersamaan
  • Pengukuran Temperatur menggunakan data logger
  • Titik pengukuran temperatur pada input (T1) dan output (T2)
  • Flow Rate air input sama : 0,5 Liter/Menit ( 210 Litres / day )
  • Lama pengukuran 10 Hari
  • Waktu Pengukuran : 09.00 - 16.00 WIB
  • Interval Data : 15 Menit
  • Rumus energi yang dihasilkan ( Kwh/BTU ): (Q=M.cp.T)

alt text

SPESIFIKASI PANEL KOLEKTOR

Panel A

  • Tipe : Vacum tube transition Heat Pipe 10 alur
  • Luas : 885 x 1970 = 1.75 m2

Panel B

  • Tipe : Flat plate with tube & alumunium fin 8 alur
  • Luas : 990 x 1990 = 1.97 m2

Panel C

  • Tipe : Vacum evacuated tubular with tube & alumunium fin 12 alur
  • Luas = 760 x 1600 = 1.22 m2

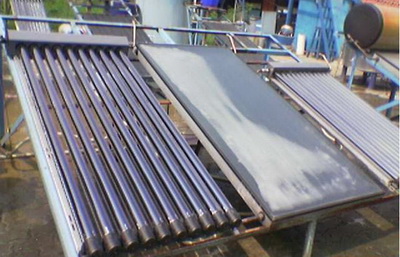

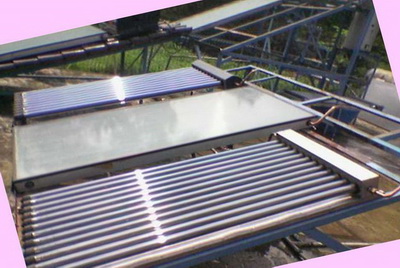

FOTO PENGUJIAN

alt text
alt text
alt text

GRAFIK PERBANDINGAN TEMPERATUR

FLOW = 0.5 Liter / Menit = 210 Liter / day

Tanggal uji 14 Pebruari 2007

alt text

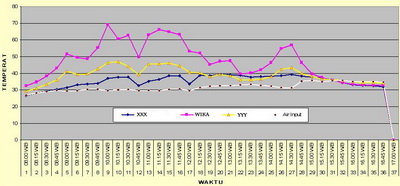

GRAFIK PERBANDINGAN TEMPERATUR

FLOW = 0.5 Liter / menit = 210 Liter / day

Tanggal uji 26 Februari 2007

alt text

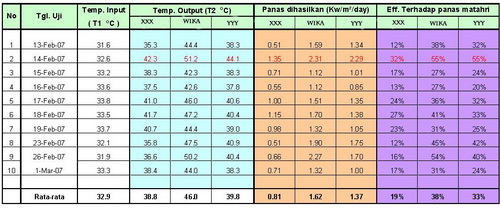

DATA RATA - RATA PENGUJIAN KOLEKTOR

Flow = 0.5 liter / menit

= 0.21 m3 / day

alt text

GRAFIK PERBANDINGAN TEMPERATUR RATA - RATA PER HARI

Flow = 0.5 L/m = 210 L/day

alt text

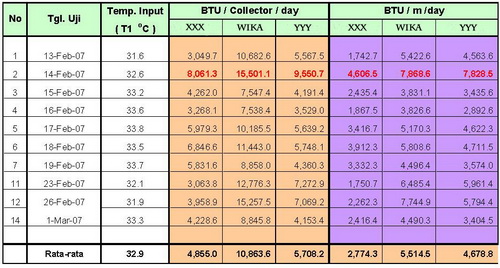

DATA BTU YANG DIHASILKAN SETIAP PANEL KOLEKTOR

alt text

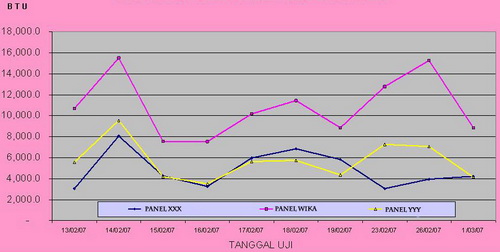

GRAFIK BTU / HARI / PANEL YANG DIHASILKAN

alt text

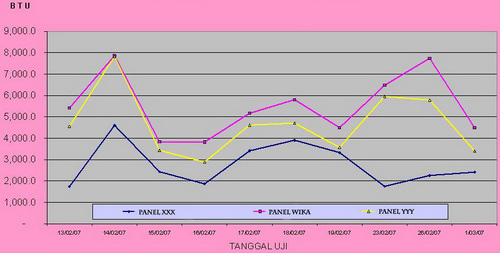

GRAFIK BTU / HARI / METER PERSEGI PANEL YANG DIHASILKAN

alt text

KESIMPULAN

BTU yang dihasilkan :

  • Panel B :
    • 15.501 (BTU/Collector)
    • 7.868 (BTU/m2/day)
  • Panel A :
    • 8.061 (BTU/Collector)
    • 4.606 (BTU/m2/day)
  • Panel C :
    • 9.550 (BTU/Collector)
    • 7.828 (BTU/m2/day)
  • Untuk daerah tropis yang banyak berawan ( seperti di Indonesia ) kinerja Kolektor Flat Plate lebih baik di banding dengan Vacum Tube.
  • Vacum Tube diciptakan dan cocok untuk daerah subtropis yang tidak berawan.
